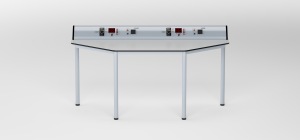

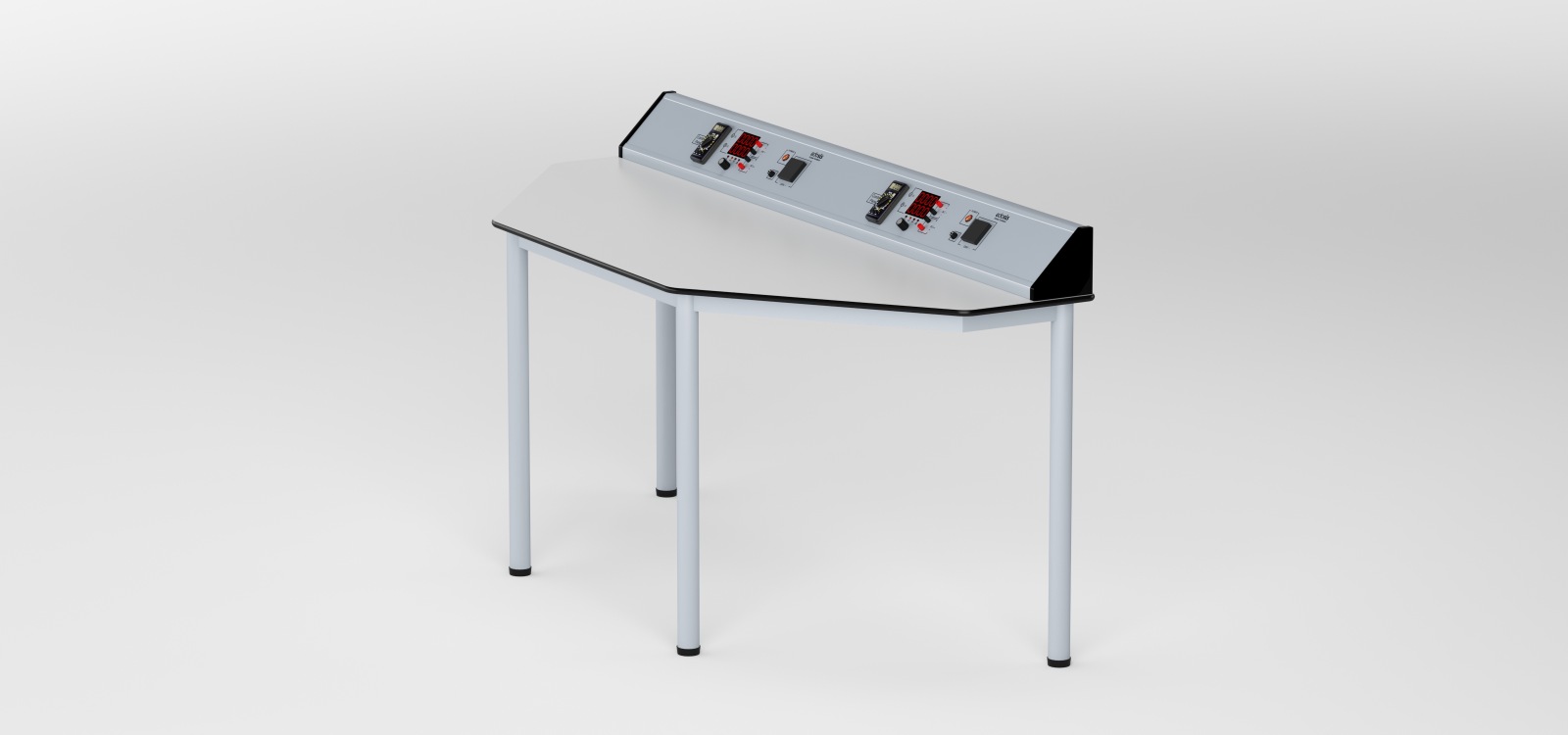

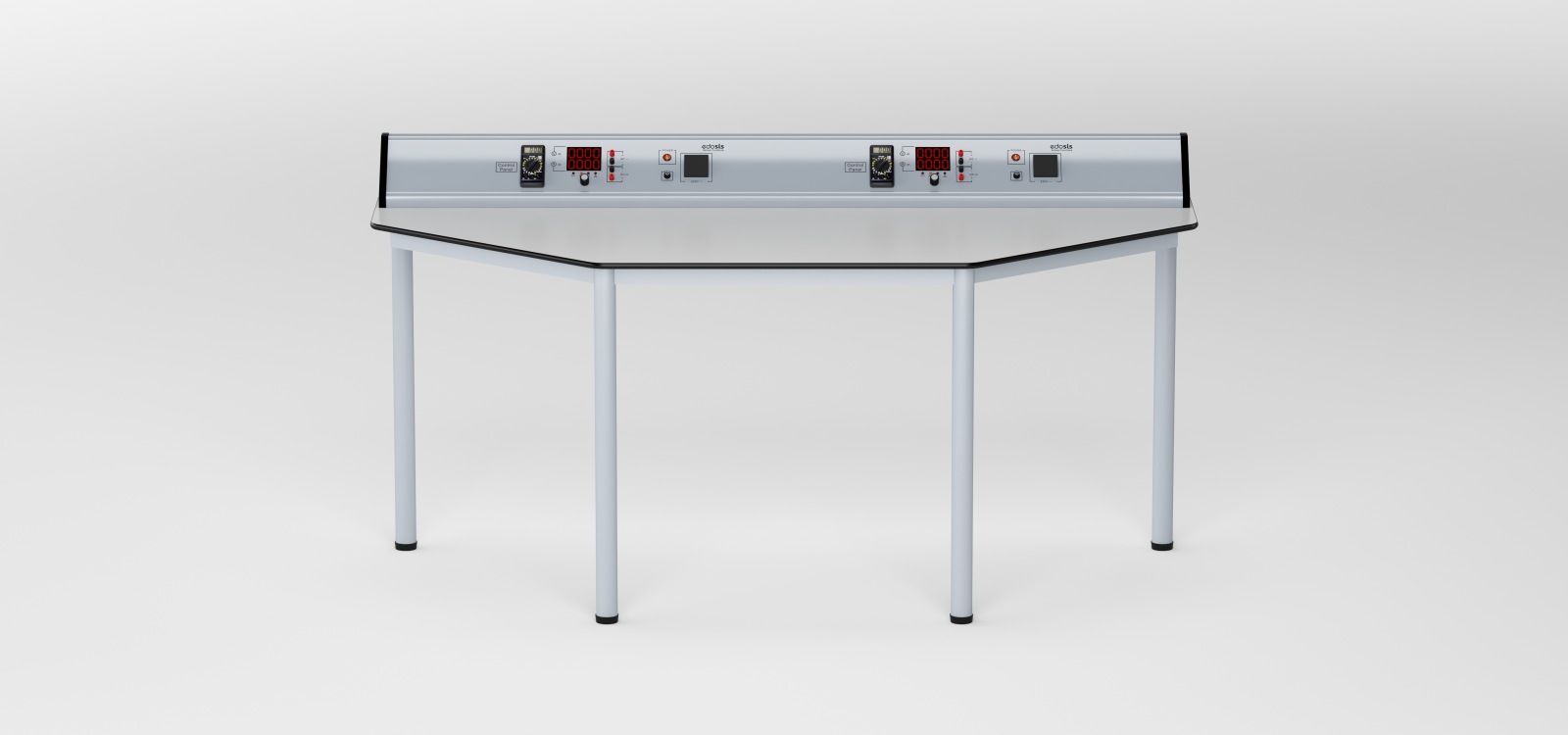

ÖĞRENCİ ENERJİ KONTROL PANELİ TEKNİK ÖZELLİKLERİ

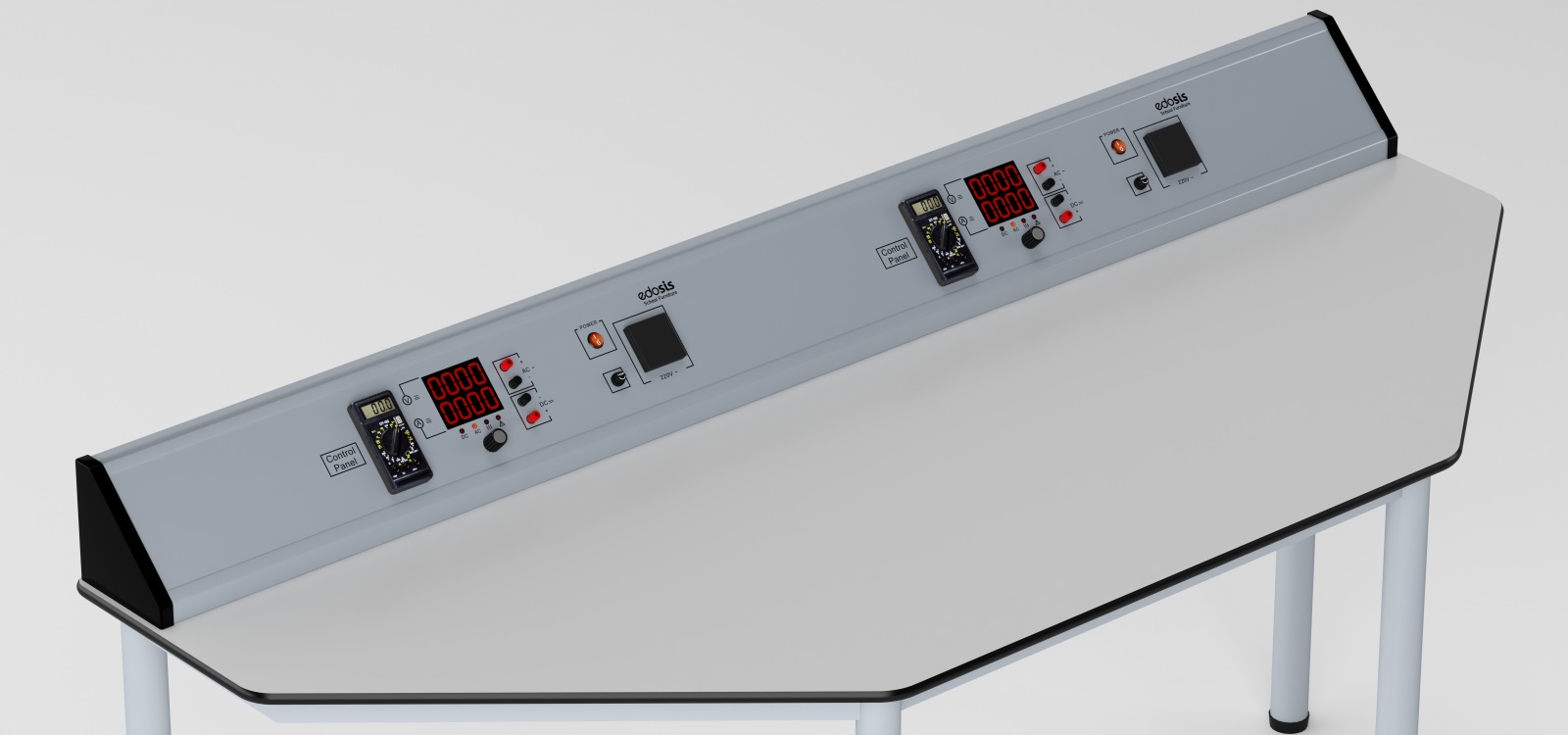

Öğrencinin derslerde gereksinim duyacağı güç ve ölçüm ihtiyaçlarını karşılayabilmesi için dizayn edilmiştir. Öğrenci Kontrol Paneli alüminyum gövdeye sahiptir. Panel üzerin de Dijital AC,DC güç kaynağı, Dijital Multimetre ölçü aleti ve 220 v Priz bulunmaktadır.

ALÇAK GERİLİM GÜÇ KAYNAĞI TEKNİK ÖZELLİKLERİ
Güç Kaynağı üzerinde Elektronik "doğru akım" ve "alternatif akım" seçme sistemi bulunmaktadır. "Doğru akım" veya "alternatif akım" çalışma seçimi yapıldıktan sonra, elektronik olarak 1,5 – 3 –4,5 – 6 –7,5 – 9 – 12 –15 volt seçme sistemi bulunmaktadır.
Güç Kaynağı üzerinde Voltaj ve akımı gösteren 2 satır dijital ekrana sahiptir. Çekilen akım otomatik olarak ölçülerek ekranda gösterilmektedir.
Güç Kaynağı üzerinde Doğru akım ve Alternatif akım pozitif çıkış için kırmızı, negatif çıkış için siyah born klemensi bulunmaktadır.
Güç kaynağının kısa devre olması veya aşırı akım çekilmesi durumunda elektronik olarak akım kesilerek ikaz led'i yanmaktadır. Kısa devre veya aşırı akım düzeltildiğinde otomatik olarak led sönerek güç kaynağı devreye girmektedir.
Güç Kaynağı üzerinde Işıklı Açma / kapama Switch Anahtarı ve 2,5 Amper sigortası bulunmaktadır. Güç Kaynağı üzerinde 220 V priz bulunmaktadır.

ALÇAK GERİLİM GÜÇ KAYNAĞI FONKSİYONEL ÖZELLİKLER
Giriş Voltajı : 220 Volt ±10 50 Hz
Giriş Akımı : 2,5 Amper
Çıkış Voltajı : 1,5 – 3 –4,5 – 6 –7,5 – 9 – 12 –15 Volt alternatif akım ve doğru akım (Kademeler elektronik olarak ayarlanabilir.)
Çıkış Akımı : 7 Amper Max
Gösterge Ekran : Voltaj ve akımı gösteren 2 satır dijital ekrana sahiptir.
Alternatif akım ve doğru akım çıkışları : Aşırı akım ve kısa devre koruması bulunmaktadır.
Güvenlik : Güç Kaynağı topraklaması yapılmıştır.

DİJİTAL MULTİMETRE TEKNİK ÖZELLİKLERİ
Dijital Multimetre DC voltaj ölçüm aralığı : 200m-2000m-20-200-500V/±%0,5
Dijital Multimetre AC voltaj ölçüm aralığı : 200-500V/±%1,0
Direnç ölçüm aralığı : 200-2000-20K-200K-2000KΩ/±%1,0
Ekran : 35x14 mm LCD Dijital ekrana sahiptir.
COMPACT DENSITY FIBREBOARD
K 101 PE Beyaz
K 101 PE Beyaz
U 165 Marka Gri
U 165 Marka Gri
D 7937 NA Heart Apple
D 7937 NA Heart Apple
METAL RENGİ
9006 Gri
9006 Gri
7040 Marka Gri
7040 Marka Gri
7016 Antrasit
7016 Antrasit
9005 Siyah
9005 Siyah
9010 Beyaz
9010 Beyaz
5002 Koyu Mavi
5002 Koyu Mavi
3020 Kırmızı
3020 Kırmızı
2004 Turuncu
2004 Turuncu
1003 Sarı
1003 Sarı
3004 Bordo
3004 Bordo
6018 Yeşil
6018 Yeşil
PP MONOBLOK RENGİ
Beyaz
Beyaz
Gri
Gri
Antrasit
Antrasit
Sarı
Sarı
Koyu Sarı
Koyu Sarı
Turuncu
Turuncu
Bordo
Bordo
Açık Mavi
Açık Mavi
Mavi
Mavi
Koyu Mavi
Koyu Mavi
Turkuaz
Turkuaz
Yeşil
Yeşil
Açık Yeşil
Açık Yeşil
Mor
Mor

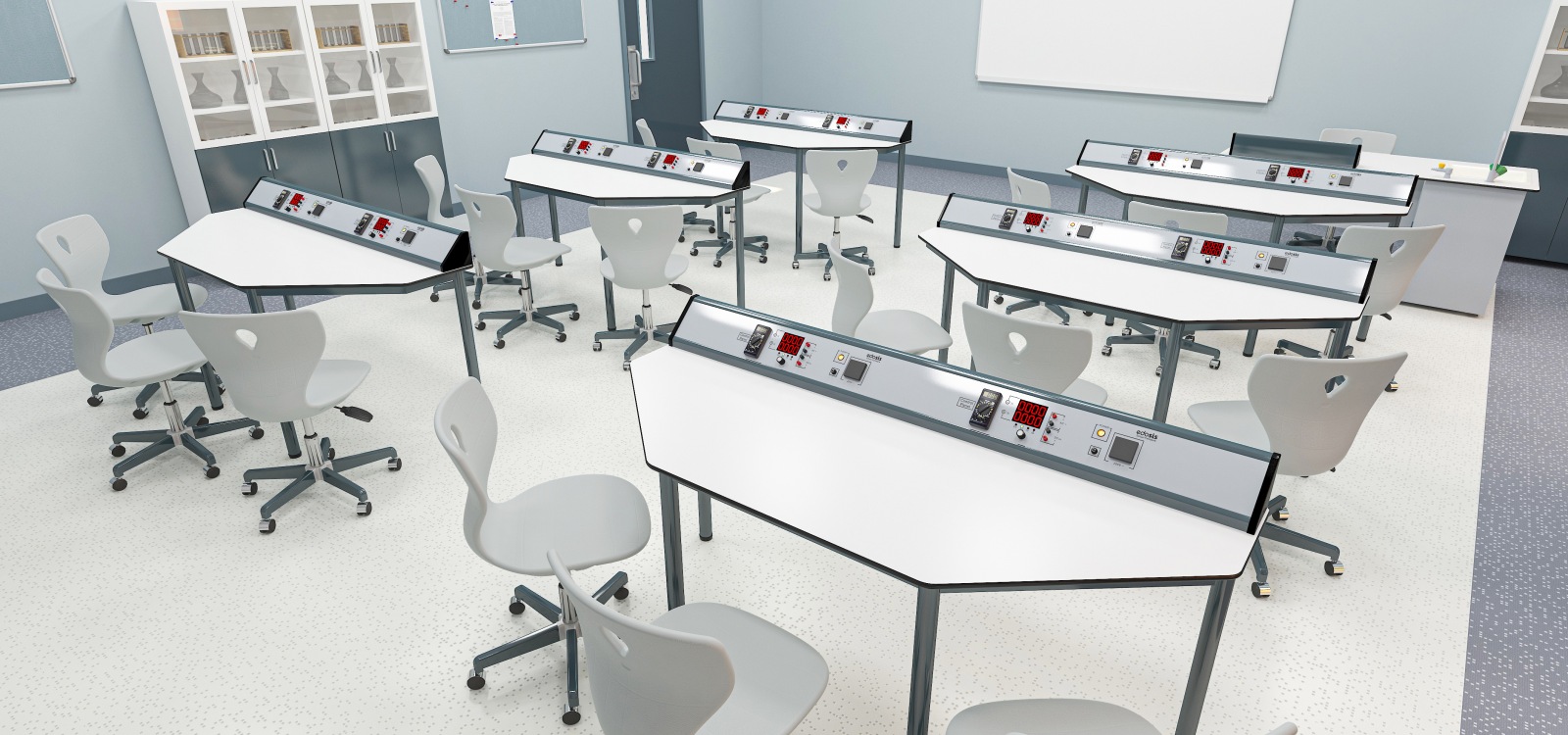

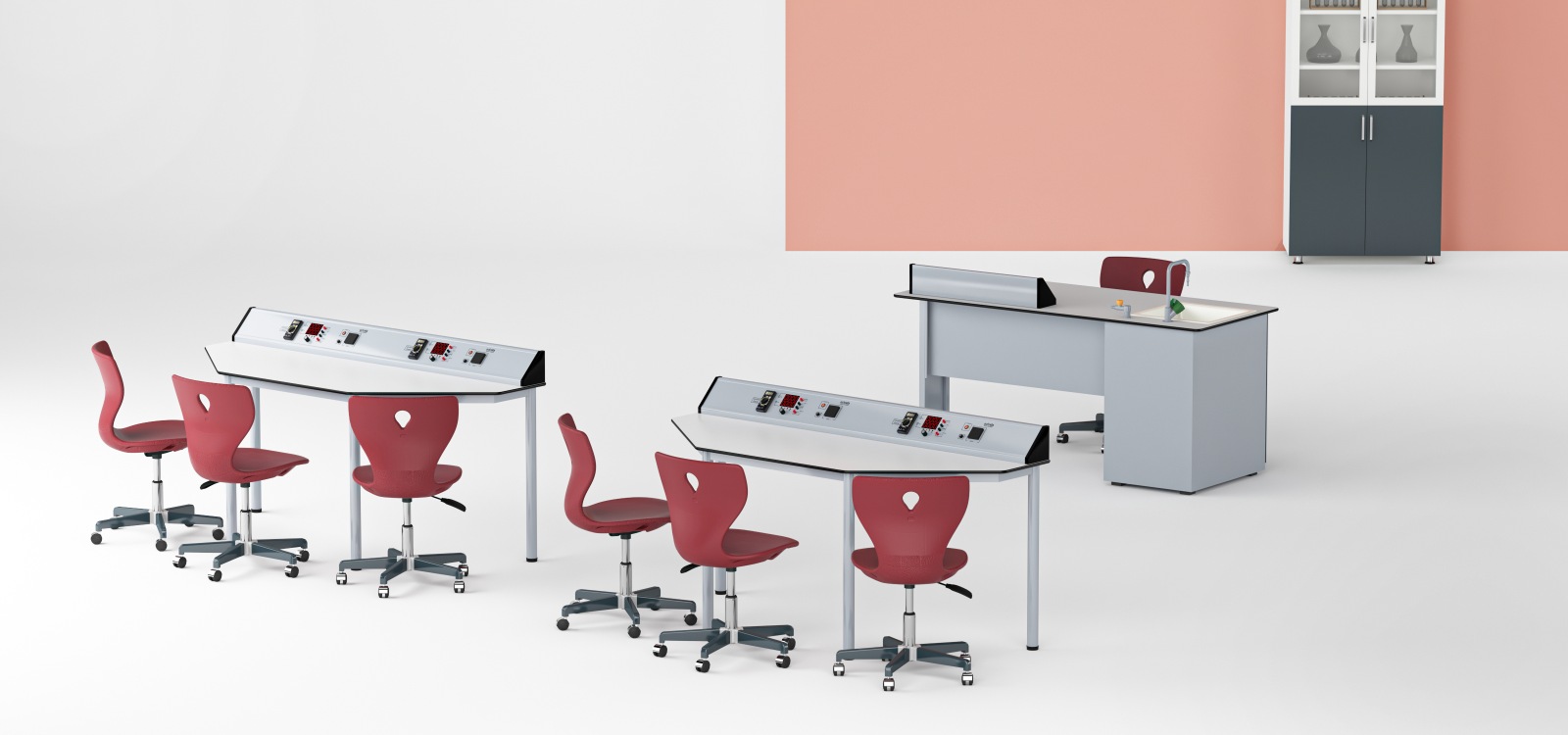

Quin Dijital Fizik Laboratuvarları
